折线裁切

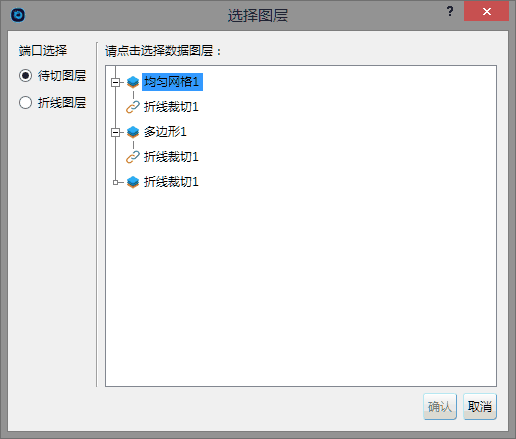

此工具需要两个输入图层，其一为折线图层，其二为待切图层。此工具将折线图层沿Z轴延展，并以此来裁切另一图层。

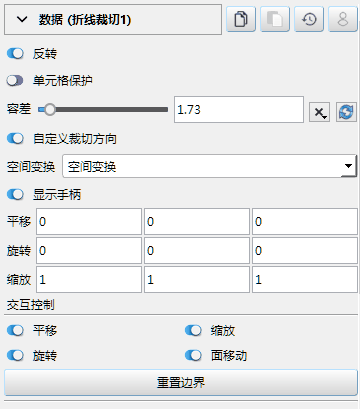

反转：反转裁切方向。
单元格保护：如选中将对位于裁切边界上的单元格进行保护，不破坏单元格的原始形状。如不选中将严格根据裁切体形状对单元格进行切割。
容差：如果输出切面存在缺失，请尝试增加此容差值。
自定义裁切方向：系统默认对折线图层沿Z轴延伸并进行裁切。若选择此项，用户可以对系统默认生成的裁切面进行平移、旋转和缩放变换。

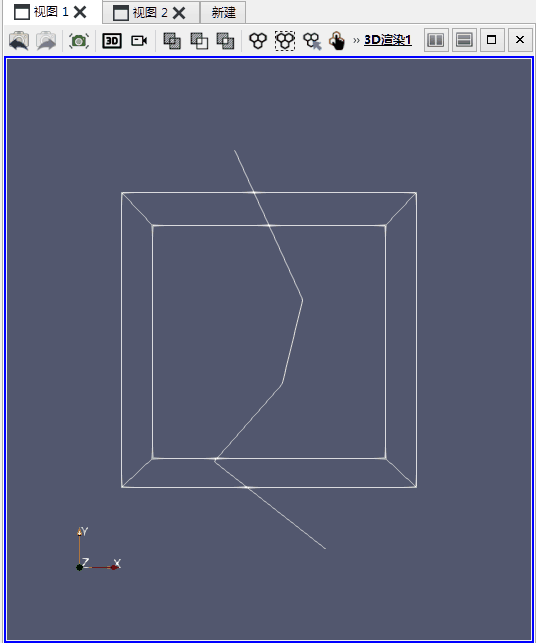

均匀网格待切图层和折线图层

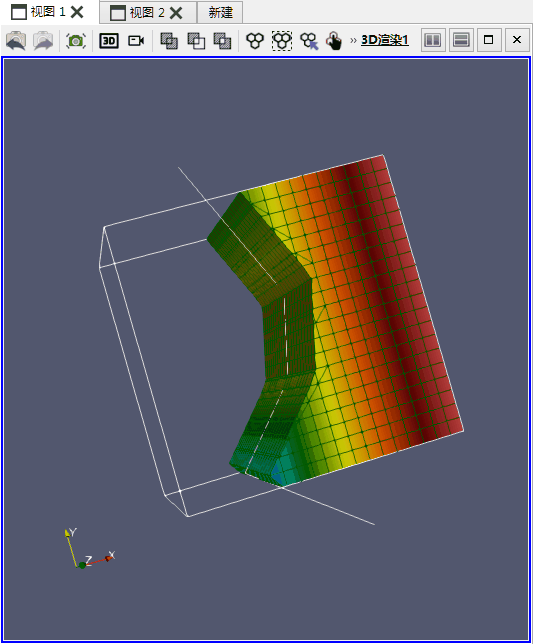

切割后的输出图层
