界面裁切

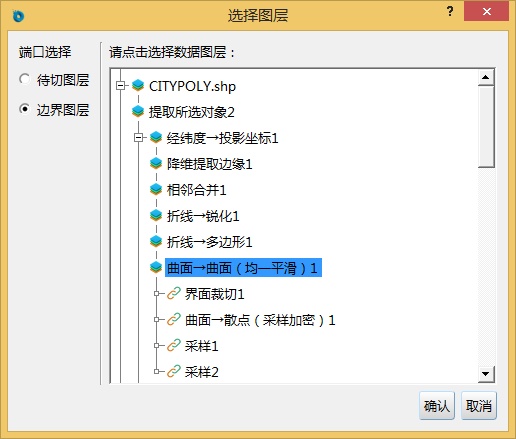

此工具需要两个输入图层，其一为边界图层，其二为待切图层。此工具将根据边界图层范围，来裁切另一图层（待切图层）。

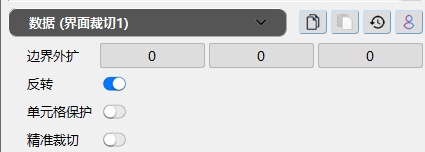

边界外扩：请指定在边界图层的基础上裁切长方体沿XYZ三个方向外扩的数值，默认为0。外扩值可以为负，此时裁切长方体将沿指定方向收缩直至此方向长度为零。
反转：反转裁切方向。
单元格保护：如选中将对位于裁切边界上的单元格进行保护，不破坏单元格的原始形状。如不选中将严格根据裁切体形状对单元格进行切割。
精准裁切：选中此项可使裁切严格按照切面方向剖分单元格，此选项可能造成额外的计算负担。只有反转被选中且单元格裁切不选中时方可使用。

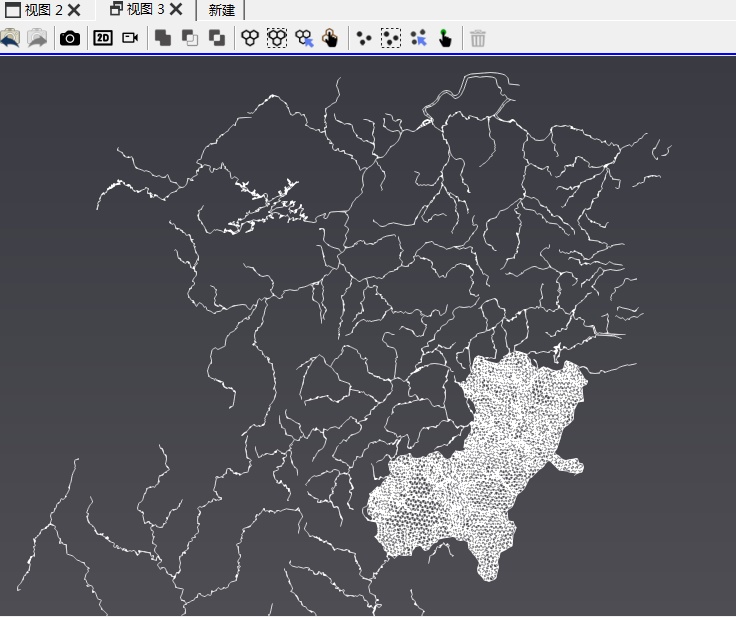

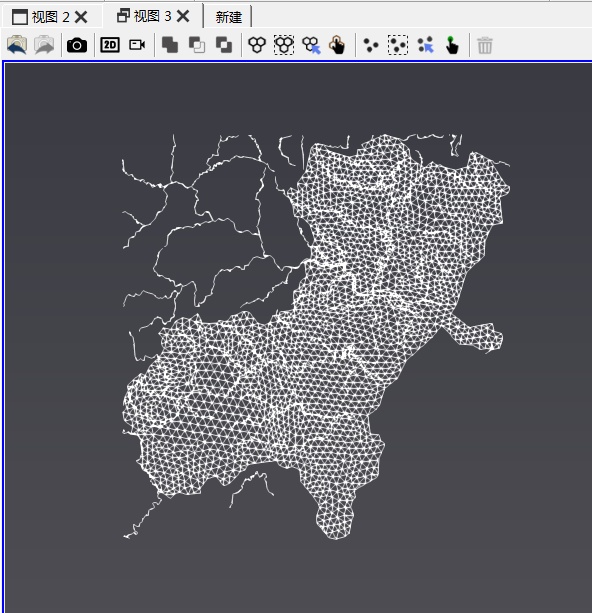

如上图中待切图层为大范围的河流分布，使用边界图层（位于右下方的网格）裁切后，即可得到边界图层XYZ范围内的小范围河流分布（如下图所示）。
