什么是水文地质图？ |

|
什么是水文地质图？ |
|
如今，信息技术已较为发达，在世界的任意角落，只要接入互联网就可以看到各地清晰的卫星图片。但地下水不如地物那样直观，仅凭照片无法看出端倪，其信息的图形化需要使用特殊的手段。水文地质编图是地下水工作中一项经常的、大量的科研实践活动，它是大量调查研究成果的综合体现，反映地下水的特征及其赋存、分布、形成和发展的规律性。
地下水的流动由重力场和地下介质类型共同控制，所以此二类信息的明确表达就成为水文地质图的基本功能。因此，地形图也相应成为任何水文地质图编制的基础条件；不仅如此，一幅完整的水文地质平面图至少应该包括一张剖面图，以直观展示地形的起伏、地层的垂向结构和接触关系。水文地质图的另一基础是平面地质图，即岩层和地质现象的平面展布信息图。在地质图上增加地下水调查点信息可以得到水文地质图的雏形，在此基础上将与地下水运动无关的地质信息弱化，同时根据制图目的增加关于地下水赋存和运动的相关信息，这样就可得到一张完整的水文地质图。值得注意的是，地质图上所表达的地质体不一定是当地的主要含水层，而这正是水文地质图的关注重点，所以水文地质图与地质图中所表达的岩层并不一定完全一致。
水文地质图的绘制一般从水文地质调查开始，包括地质-水文地质测绘、水井和泉点调查、钻孔信息等点状信息；随后结合地形、地质条件的分析和综合，完成从点到线（等值线图）、由线到面（平面图和剖面图）和由面到体（含水层边界划分）的演绎过程，最终编制成各类水文地质图，包括单一要素的分析型水文地质图，或多要素的综合性水文地质图。

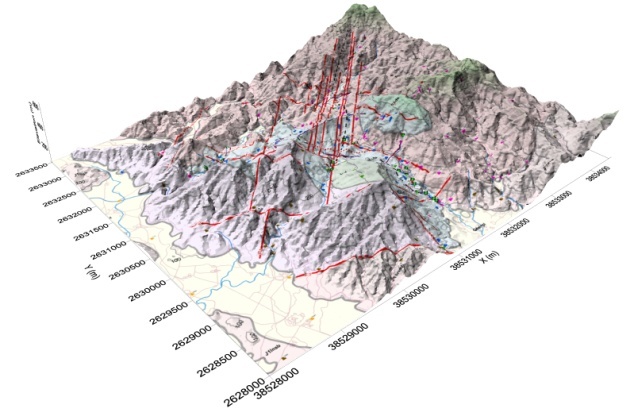

一张叠加在三维地面模型上的水文地质图，不同的颜色代表含水层岩性，红色直线代表断层，蓝色曲线代表河流。根据岩层空间形态、富水性、地面高程分布和构造控制即可对地下水的补给、径流、及排泄形成初步认识
水文地质图是前人地下水调查成果的精华，是绝大多数地下水工作（尤其是大、中尺度的地下水工作）的基础和出发点。小尺度的地下水工作更加依赖现场勘察工作的成果，可以自行编制场地水文地质图，但仍可从区域水文地质图中借鉴很多背景信息。建国后地质调查部门在全国范围内进行了区域水文地质普查，积累了丰富的基础资料和较为完整的区域水文地质图库，但由于各种原因，这些资料仍处在缓慢“解密”过程中，尚未完全做到公开共享，非常可惜！
