散点->文字点阵
散点->文字点阵
在输入图层的散点位置上生成标注文字的矢量点阵。与文字标注不同，文字点阵具有空间坐标和拓扑实体，可以作为3D对象导出到其它环境。

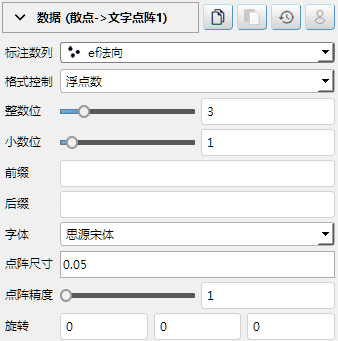

标注数列：请指定标注数列名称。
格式控制：请指定选定属性的输出格式。如选中字符，则系统将把属性值强制转换为字符类型进行显示；如选中浮点数，用户需指定小数点前后的位数。
整数位：请为浮点数指定整数位数。
小数位：请为浮点数指定整数位数。
前缀： 请输入属性数据的前缀，如“时间：”。
后缀：请输入属性数据的后缀，如“米” 。
字体：请设置字体，若需自定义字体，请导入字体文件。
点阵尺寸：请指定生成字体点阵的尺寸参数。此参数代表生成的点阵大小与输入图层空间大小的比例，默认为0.05；若输入图层的空间尺寸为0，则点阵大小将被设置为单位长度1。
点阵精度：请指定生成字体点阵的精度参数。此参数代表在字形弧线中间添加多少个控制点。
旋转：请指定生成字体点阵的旋转角度。此参数代表点阵沿X、Y、Z轴的旋转角度。

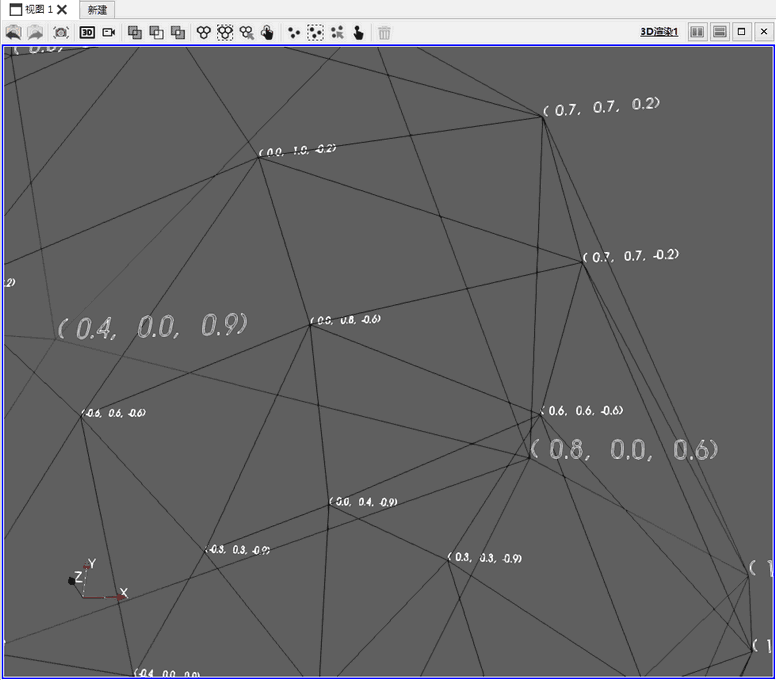

使用本工具生成的文本点阵图层
