数据端口
数据端口指EnviFusion与外部成熟数据格式之间的连接端口。Envifusion支持创建SQL数据源的读取端口以及地下水差分数值模型的创建端口。对于地下水数据模型而言，由于MT3DMS模型的网格结构与ModFlow模型完全相同，所以二者共用一类数据端口。
➢读取SQL数据源

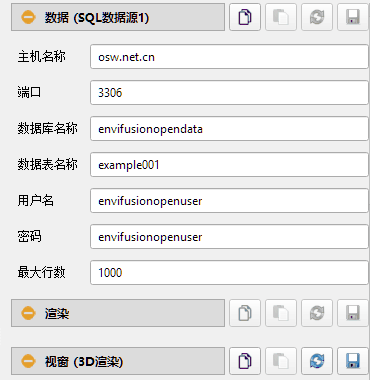

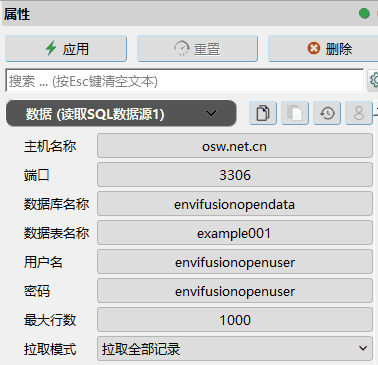

EnviFusion支持从在线SQL数据源提取表格类数据，这时需要在属性面板指定SQL数据源的相关设定。应用设置之后，系统将按照用户指令读入表格数据。
▪主机名称：即数据库地址，输入主机名或IP地址。
▪端口：端口地址，默认为3306。
▪数据库：输入数据库名称。
▪数据表：输入数据库中的数据表名称。
▪用户名：输入用户名。
▪密码：输入密码。
▪最大行数：有些SQL数据表较为庞大，从EnviFusion调取这类在线数据源需要消耗过长时间，请在此处指定本次数据提取所涉及的最大行数，默认为1000。
➢创建ModFlow2005模型

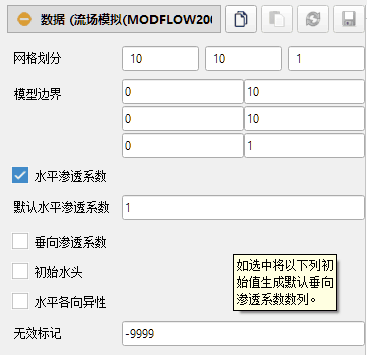

EnviFusion支持建立ModFlow2005地下水数值模型。MODFLOW是三维、网格中心有限差分、饱和带地下水水流模型，由美国地质调查局USGS开发，可用于模拟稳定流和瞬时流模型，且广泛支持各类边界条件和输入条件选项。在创建ModFlow2005模型的属性面板，用户可以指定差分网格的基本属性和其它模型默认参数。
▪网格划分：请指定模型在X、Y、Z方向的网格数量，默认为10行、10列、1层的均匀网格。
▪网格边界：请指定模型在X、Y、Z方向的空间边界。
▪水平渗透系数：若选中，请为模型指定全局的默认水平渗透系数。
▪垂向渗透系数：若选中，请为模型指定全局的默认垂向渗透系数。
▪初始水头：若选中，请为模型指定全局的初始水头，否则系统将自动使用网格顶板高程作为初始水头值。注意：由于ModFlow中规定初始水头低于网格底板时，此网格将会被标记为非活动网格。所以当用户自行定义初始水头时，应注意保证初始水头高于网格顶板。一般情况下，建议使用系统自动生成的初始高程进行模拟。
▪水平各向异性：若选中，请为模型指定全局的水平各向异性数值，即X方向渗透系数与Y方向渗透系数的比值。默认情况下，模型在XY方向的渗透系数相同。
▪无效标记：请指定本模型中用来标记无效赋值的数值，默认为-9999。系统在处理模型数据时，如果遇到此数值，将认定此网格未被赋值。所以用户应选用自身模型中不可能出现的数值作为无效标记。

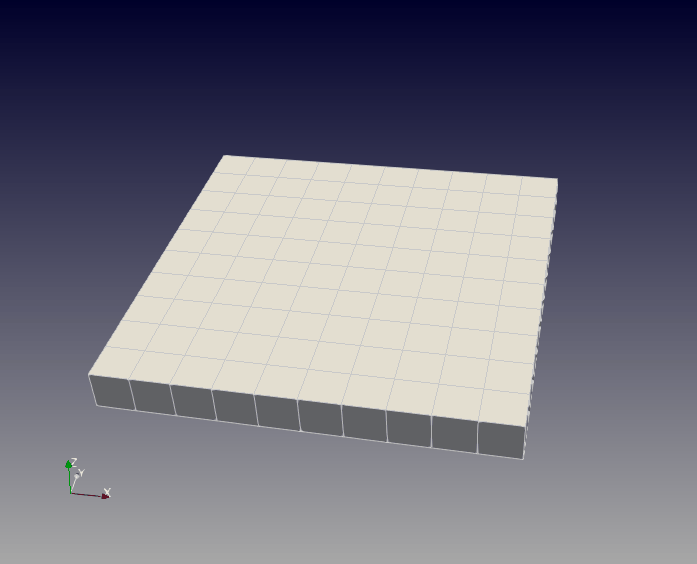

点击应用后，系统将显示刚刚生成的ModFlow模型。用户可以后期在模拟菜单下对模型进行进一步的操作。
网格沙盘、散点沙盘的相关介绍，请参考评估章节->水源地。
