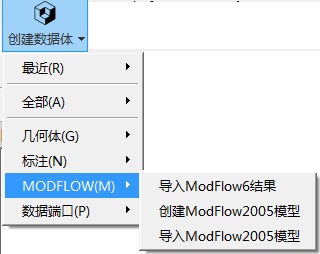

Envifusion支持地下水差分数值模型的创建端口。对于地下水数据模型而言，由于MT3DMS模型的网格结构与ModFlow模型完全相同，所以二者共用一类数据端口。
➢导入ModFlow6结果

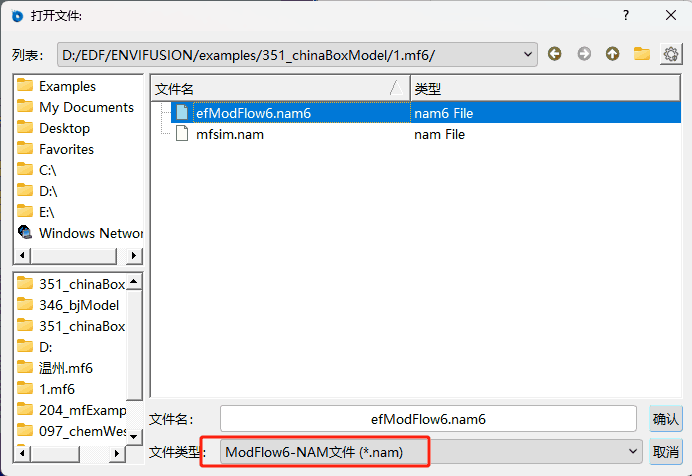

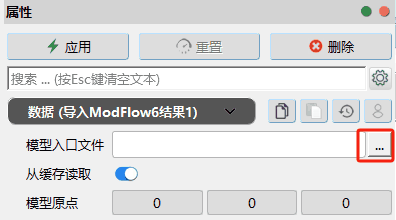

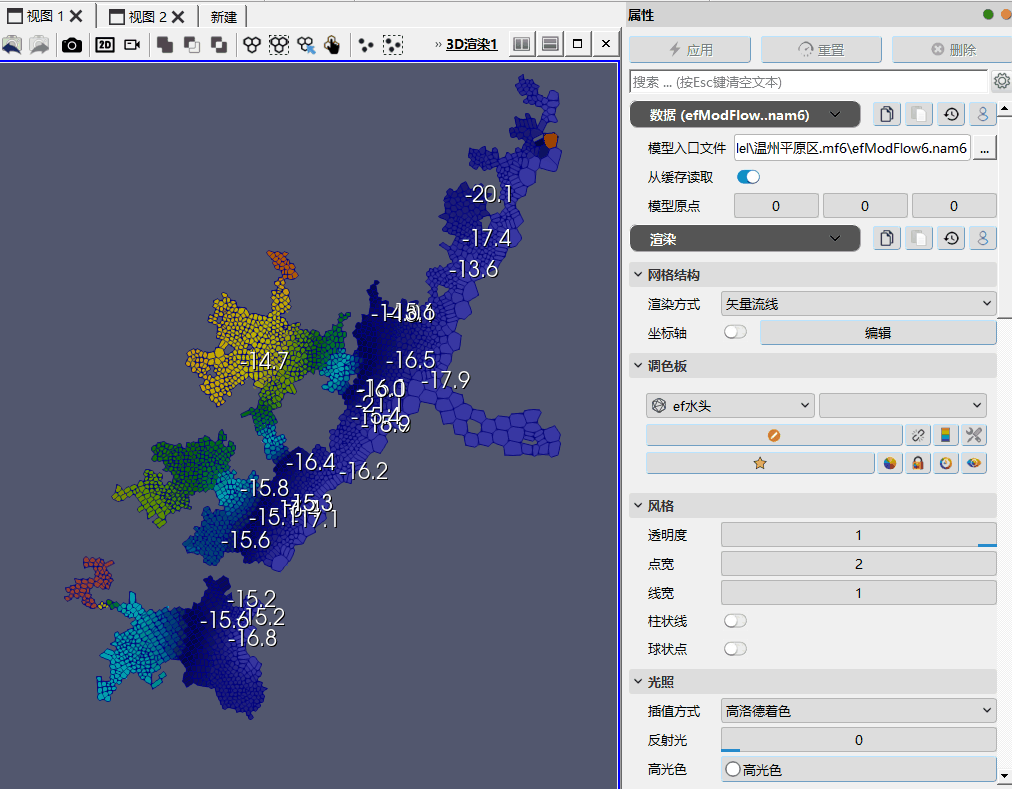

此功能可以导入外部生成的ModFlow6模型工程。导入后，系统可以自动识别此工程中所设置的边界条件和各类属性条件，方便用户在此基础上进一步开发模型。用户也可以直接在导入的ModFlow模型上执行“解释运行ModFlow”命令，从而独立产生模型的运行结果。
➢创建ModFlow2005模型

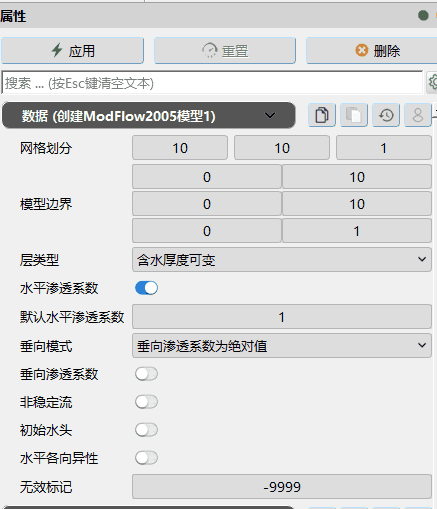

EnviFusion支持建立ModFlow2005地下水数值模型。MODFLOW是三维、网格中心有限差分、饱和带地下水水流模型，由美国地质调查局USGS开发，可用于模拟稳定流和瞬时流模型，且广泛支持各类边界条件和输入条件选项。在创建ModFlow2005模型的属性面板，用户可以指定差分网格的基本属性和其它模型默认参数。
▪网格划分：请指定模型在X、Y、Z方向的网格数量，默认为10行、10列、1层的均匀网格。
▪网格边界：请指定模型在X、Y、Z方向的空间边界。
▪水平渗透系数：若选中，请为模型指定全局的默认水平渗透系数。
▪垂向渗透系数：若选中，请为模型指定全局的默认垂向渗透系数。
▪初始水头：若选中，请为模型指定全局的初始水头，否则系统将自动使用网格顶板高程作为初始水头值。注意：由于ModFlow中规定初始水头低于网格底板时，此网格将会被标记为非活动网格。所以当用户自行定义初始水头时，应注意保证初始水头高于网格顶板。一般情况下，建议使用系统自动生成的初始高程进行模拟。
▪水平各向异性：若选中，请为模型指定全局的水平各向异性数值，即X方向渗透系数与Y方向渗透系数的比值。默认情况下，模型在XY方向的渗透系数相同。
▪无效标记：请指定本模型中用来标记无效赋值的数值，默认为-9999。系统在处理模型数据时，如果遇到此数值，将认定此网格未被赋值。所以用户应选用自身模型中不可能出现的数值作为无效标记。
点击应用后，系统将显示刚刚生成的ModFlow模型。用户可以后期在模拟菜单下对模型进行进一步的操作。
➢导入ModFlow2005模型
此功能可以导入外部生成的ModFlow模型工程。导入后，系统可以自动识别此工程中所设置的边界条件和各类属性条件，方便用户在此基础上进一步开发模型。用户也可以直接在导入的ModFlow模型上执行“解释运行ModFlow”命令，从而独立产生模型的运行结果。
导入成功后，前期在外部ModFlow模型界面（原生ModFlow，GMS，Visual ModFlow等）中设置的各类参数将被读入EnviFusion，方便用户进行下一步细化和解释运行操作。
