视窗子面板--图表

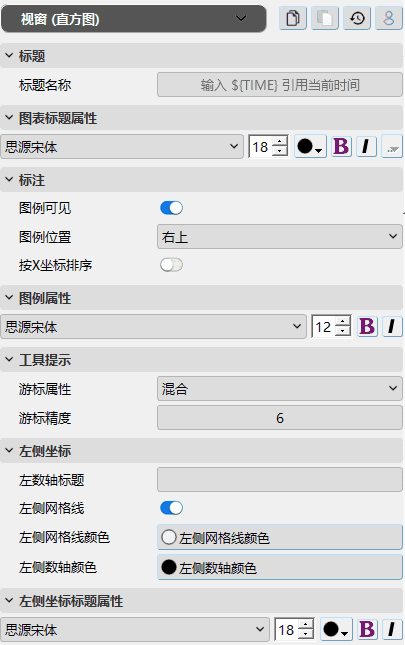

当前视图窗口为图表类型（折线图、散点图、柱状图、直方图）时，视窗子面板用来对图表的标记属性进行设置。

标题名称：请输入图表标题名称。EnviFusion支持引用当前图层的时间值，请输入转义符${TIME}调用图层的当前时间值。

字体：系统支持三种西文字体和四种中文字体。若用户需要自定义指定字体，请在字体下拉框中选择File选项以手工选择TrueType字体（*.ttf）。注意粗体、斜体、阴影功能对中文字体无效。

图例可见：请选择是否显示数据系列图例，并在下方选择图例相对于视图窗体的位置。用户也可以自定义选择图例位置，此时需要手工指定图例框左下角的坐标。

按X坐标排序：在生成折线图时，有时按照数据自有顺序将导致折线的乱序连接，此时可以选择此选项，首先对X坐标进行排序，以获得更为直观的图形表达。

游标属性：图表中，鼠标移至数据系列标记上时会显示游标。请在科学计数、固定、混合之间进行选择。如使用科学计数法或固定选项，系统将使用下方精度选项中指定的精度进行刻度显示。若选择混合，系统将自行决定最为适宜的显示模式。

精度：请指定科学计数和固定模式下的刻度数字精度位数。

数轴标题：请指定坐标轴的标题，并在其后指定字体和颜色。

网格线：请选择是否显示本坐标轴的网格线，并在其后指定字体和颜色。

数轴对数刻度：请指定是否在本坐标轴使用对数刻度。若当前刻度范围包含0，系统会报错要求用户纠正。

数轴自定义范围：请手工指定数轴刻度范围。

坐标标签可见：请选择是否显示坐标轴的标签。

标签数字格式：请在科学计数、固定、混合之间进行选择。如使用科学计数法或固定选项，系统将使用下方精度选项中指定的精度进行刻度显示。若选择混合，系统将自行决定最为适宜的显示模式。
