视窗子面板——3D渲染

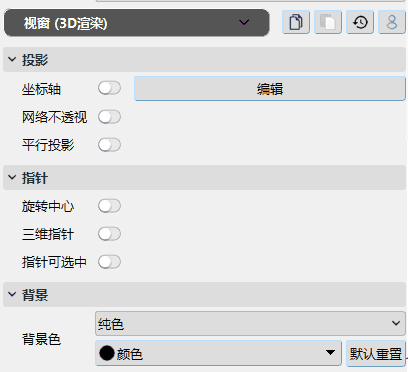

视窗子面板用来对当前视图的视窗属性进行设置。注意本面板的作用域不限于当前图层，而是全部可见图层在当前视图中的设定。
点击复制按钮
可以复制当前视图中的所有属性设置，用于在其他图层中粘贴。注意本操作并不包含图层的数据设置和渲染设置，仅包含属性面板中的视窗设置。
点击粘贴按钮
可以在当前视图中应用剪切板中的视图设置。
点击重置按钮
可以将数据设置恢复到系统默认。
点击保存按钮
可以将本工具的当前设置保存为系统默认。在下次使用同一工具时，保存在系统中的设定将作为系统默认值出现。
坐标轴：设置方法同渲染子面板中的坐标轴设置，两套坐标轴相互独立，可各自设置，用于用户实现较为复杂的坐标轴设定。注意这里的数据区域不是当前图层的数据区域，而是全部可见图层的数据区域的并集。
旋转中心可见：在3D渲染视图中对3D场景进行旋转时，系统默认的旋转中心点在数据体中心，用户也可自行指定旋转中心。选中此项时，可显示旋转中心图标。
三维指针可见：在3D渲染视图中显示三维指针。
三维指针可选中：显示三维指针边界控件，用户可以对其进行拖拽和缩放。
不显示被遮挡的网格：在网络显示模式中，不显示被遮挡的网络部分。
平行投影：默认为否，选中后取消对当前视图的透视变换，仅采用平行投影。透视是再现空间感的重要手段，一般建议保留。但有时由于透视对3D物体的变形无法接受，此时可以选用平行投影。
透视投影与平行投影之比较。上图为透视投影，下图为平行投影。
背景
请在纯色、渐变、图像之间做选择。若选择纯色，请指定一个背景颜色；若选择渐变，应指定两个背景颜色作为上下起止点的颜色；若指定图像，请指定图像材质文件。对3D物体的旋转和缩放等操作不会影响背景渲染。背景仅在视窗窗体尺寸变化时刷新。
如上图所示，左侧为渐变背景，右侧为图像背景。合理选择渲染视图的自定义背景，可显著增强视觉效果。
