渲染子面板——二维图表

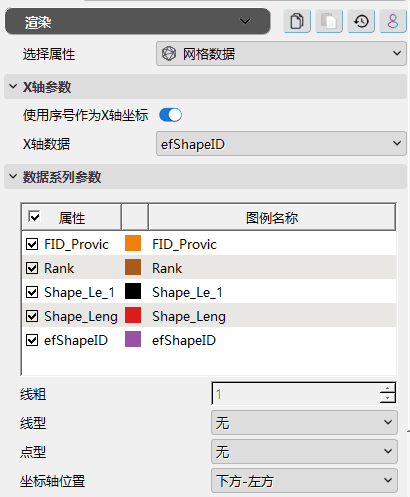

当前视图为二维图表类（折线图、散点图、柱状图）时，出现如下图所示的渲染子面板。此处可以选择图表的第一、第二个维度，并且依次设置数据系列的样式。

选择属性：图表的数据来源自当前图层，请在散点数据、网格数据、向量数据、表格数据之间选择数据来源。由于这四种来源的数据结构各不相同，所以系统不支持跨库生成图表。

X轴参数：请为二维图表选择X轴数据来源，可选择使用序号作为X轴坐标，也可以在下拉框中人工指定X轴坐标系列。如果图层数据中存在高维向量，系统会自动提取其中分量供用户选择。

数据系列参数：请为二维图表选择Y轴数据来源。针对同一列X轴坐标可选择多列Y轴坐标，从而生成多个数据系列。选中某一数据系列后，可设置本系列的如下参数。

线粗：对折线图和散点图有效，设置折线和散点标记的线粗。

线型：对折线图有效，设置折线的线型。

点型：对散点图有效，设置散点的形状。

坐标轴位置：设置本数据系列坐标轴位置，便于存在多数轴时协调版面。

系列前缀：为数据系列指定统一的前缀名。
