渲染子面板——文本

当前图层为文本类型时，出现如下图所示的渲染子面板。此处可以选择图层中文本的显示样式。系统支持2D文本、提示线文本、标注文本三种类型的显示模式。2D文本出现在视窗的固定位置，其位置由视窗的尺寸决定；提示线文本是出现在3D渲染窗体内的3D对象，可以跟随用户的视角和缩放进行变换；标注文本的位置位于3D场景中的某一固定位置，但这些文本始终保持竖直状态，不会随着视角的缩放发生变化。

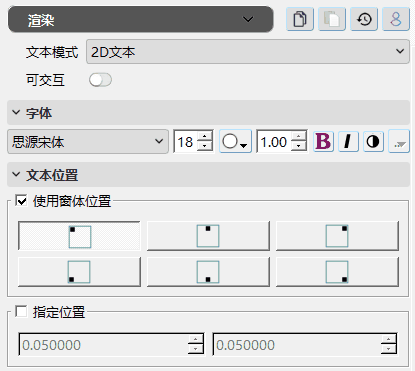

文本模式：2D文本

可交互：选中后用户可直接在渲染视图中对2D文本进行拖拽，改变文本位置。

字体：系统支持三种西文字体和四种中文字体。若用户需要自定义指定字体，请在字体下拉框中选择File选项以手工选择TrueType字体（*.ttf）。注意粗体、斜体、阴影功能对中文字体无效。

使用窗体位置：用户可以在系统预设的6个固定位置选择，这些位置相对于3D渲染窗体固定，分别位于窗体的左上、上方、右上、左下、下方、右下。

指定位置：若选择这种模式，用户可自行指定文本框的左下角在视窗中的绝对位置，视窗的坐标原点位于屏幕左下角。当用户在交互状态下拖拽文本时，此属性也会实时发生变化。

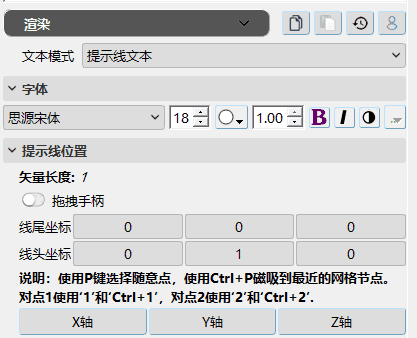

文本模式：提示线文本

拖拽手柄：提示线文本的方向由提示线确定，其位置由提示线的线头确定，此外提示线的线尾一般指向标注的本体对象。使用拖拽手柄可以在3D渲染窗体以交互形式改变提示线的头尾。

字体：系统支持三种西文字体和四种中文字体。若用户需要自定义指定字体，请在字体下拉框中选择File选项以手工选择TrueType字体（*.ttf）。注意粗体、斜体、阴影功能对中文字体无效。

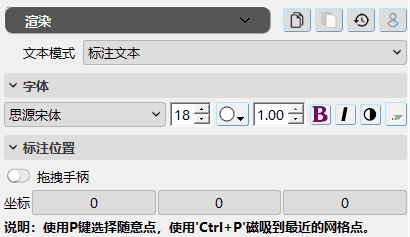

文本模式：标注文本

字体：系统支持三种西文字体和四种中文字体。若用户需要自定义指定字体，请在字体下拉框中选择File选项以手工选择TrueType字体（*.ttf）。注意粗体、斜体、阴影功能对中文字体无效。

拖拽手柄：标注文本的左下角位置由拖拽手柄确定，使用拖拽手柄可以在3D渲染窗体以交互形式改变标注文本的位置。

偏移：请指定文本相对与基点的平面偏移。
