自组织流场 -> SOF层赋值

自组织流场->SOF层赋值



本工具根据输入图层中的指定属性对SOF模型的指定参数进行赋值，本工具的作用域是用户所指定的整层，对于其它层的网格不起作用。

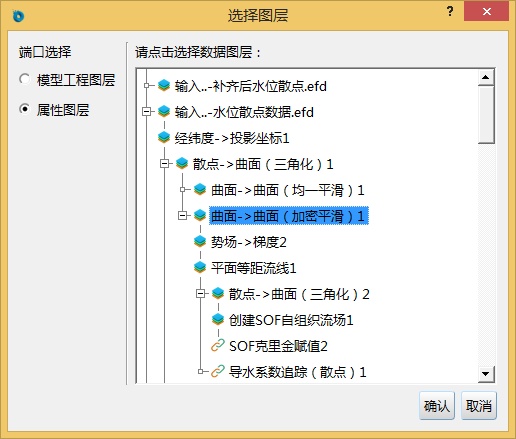

如上图所示，本工具需要两个输入图层，一是SOF模拟工程图层，二是包含散点属性的图层。系统使用输入图层中所包含的散点属性值按用户指示赋值给SOF的特定层位。

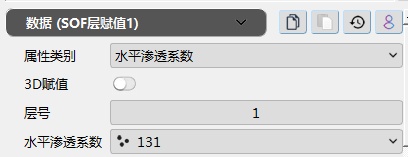

属性类别：请指定SOF模型接受赋值的属性类别。

3D赋值：若使用3D赋值，系统将使用散点在三维空间中的实际位置确定接受赋值的网格:否则系统将把散点首先投影在XY平面，然后根据用户指定的层位对模型网格进行赋值。

层号：请指定SOF模型接受赋值的层号，若有多层模型接受赋值，请使用空格对层号进行分隔。层号自上而下，顶板为第一层，以此类推。

水平渗透系数（属性数列）属性：请指定属性图层中用来赋值的数列名称。此名称与用户指定的属性类别有关，如用户选择的是有效网格，则此处需要指定iBound数列。

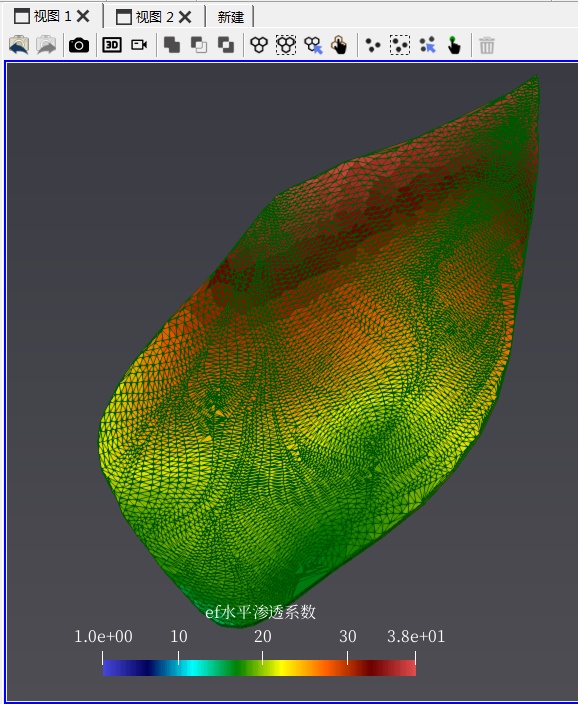

上图为本工具生成的完成水平渗透系数层赋值后的模型网格。
