本工具根据多边形类图层中的指定属性对SOF模型的指定参数进行赋值，本工具的作用域是多边形内侧（或外侧）的网格，对于多边形另一侧网格不起作用。

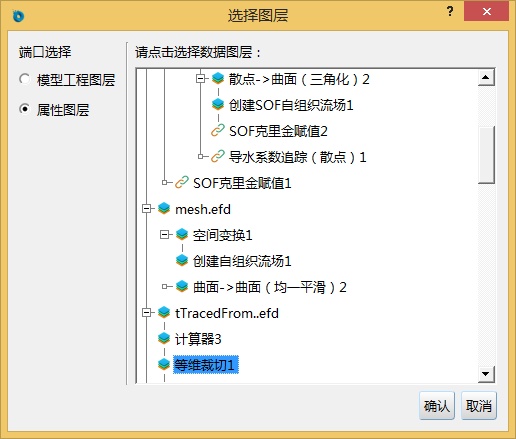

如上图所示，本工具需要两个输入图层，一是SOF模拟工程图层，二是包含散点属性的多边形图层。系统将首先将属性图层中的多边形沿Z轴方向投影到模型图层，落在模型边界之外的多边形部分将被忽略。系统随后使用落在模型边界之内的多边形作为基准，将其所包含（或所不包含）的散点属性值按用户指示赋值给SOF的特定层位。

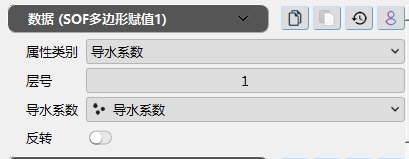

属性类别：请指定SOF模型接受赋值的属性类别。

层号：请指定SOF模型接受赋值的层号，若有多层模型接受赋值，请使用空格对层号进行分隔。层号自上而下，顶板为第一层，以此类推。

导水系数（属性数列）：请指定属性图层中用来赋值的数列名称。此名称与用户指定的属性类别有关，如用户选择的是有效网格，则此处需要指定iBound数列。

反转：若选中此项，则将对多边形之外的网格进行赋值；否则系统默认对多边形之内的网格进行赋值。

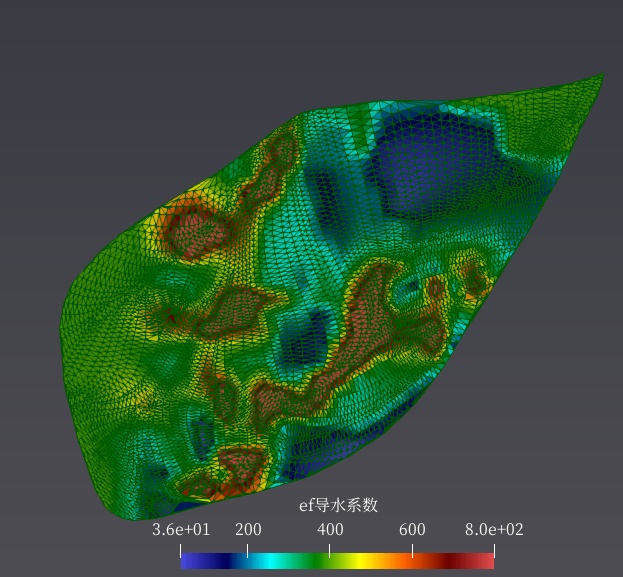

上图为本工具生成的添加导水系数信息后的模型网格。
