网格属性->散点属性
网格属性->散点属性
将网格数据转换为散点数据。网格数据中存储了散点数据的拓扑属性，比如线段1是端点a、b间的连线，则端点a、b的数据存储在散点数据中，而线段1的数据存储在网格数据中。当然，线段只是最为简单的一种网格拓扑结构，常见的网格拓扑结构还有三角形、四边形、四面体、六面体等。由于一个散点可能连接着多个网格，所以将网格数据转换为散点数据意味着遍历所有散点，针对每一个散点寻找与之相邻的网格，把这些网格属性求取平均后赋值给散点。
上图所示为相似度工具生成的连接不同监测点间的相似连线，每条连线的属性记录在本图层的网格数据当中。对本图层使用网格->散点工具，将会首先判断图层中的每一个网格节点连接到几个相邻网格，随后取所有相邻网格属性的平均值赋给散点。注意本工具不对网格节点位置做判断，所以生成的散点会有重叠。若需要，可使用去除重叠点工具将散点位置唯一化。

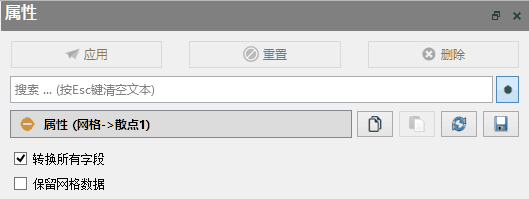

转换所有字段：请选择是否将网格数据中全部字段转换为散点数据。默认为选中状态，否则系统将一一列出目前存在的网格属性数列供用户选择。
保留网格数据：请指定转换后是否保留图层中的原有网格数据，默认为否。
如上图所示，使用本工具后，输入图层的网格数据（Distance、Souce、Targe、iDistance数列）被转移到散点图层。
