本工具为折线类图层生成蒙板坐标，用于使用图像材质对折线进行线型的渲染。

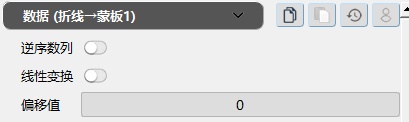

逆序数列：系统默认使用网格中原生的散点顺序依次生成长度信息并以此作为蒙板坐标，若勾选此项则将使用指定数列来决定是否逆转长度计算的方向，即是否从网格尾部算起。若选中数列是网格数列，则当网格属性为零时使用正序，不为零时使用逆序:若选中数列是散点数列，则当网格头部散点属性大于尾部散点属性时使用正序，否则使用逆序。
线性变换：将生成的蒙板坐标属性根据指定的最大最小阈值进行转换。
偏移值：默认为0，若此值不为系统将统一为所有蒙板坐标值添加此偏移值。

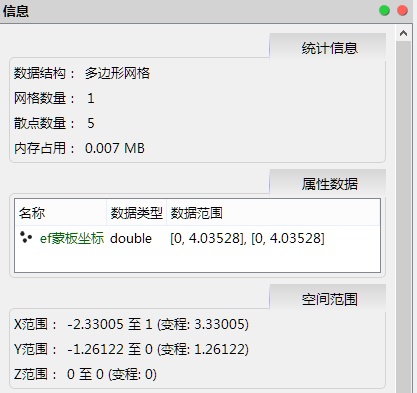

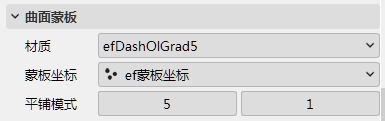

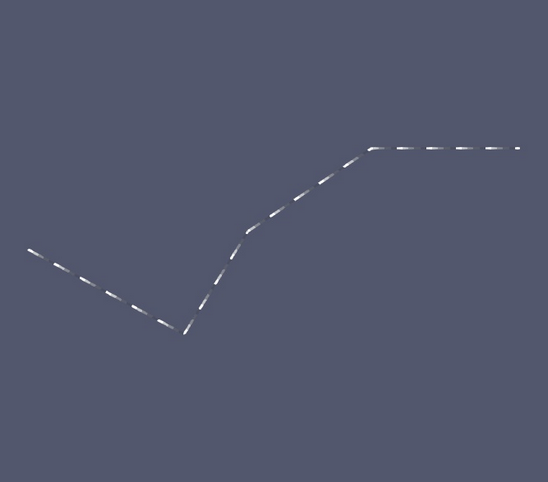

如图所示，针对折线图层使用蒙板工具后，此图层将出现名为“ef蒙板坐标”的散点数列，同时属性面板的渲染子面板中将出现名为“曲面蒙板”的选项，在这里用户可以指定渲染折线所使用的蒙板材质，最终结果如下图所示。
