选区点位编辑
本工具对输入图层中选中的散点进行位置编辑。

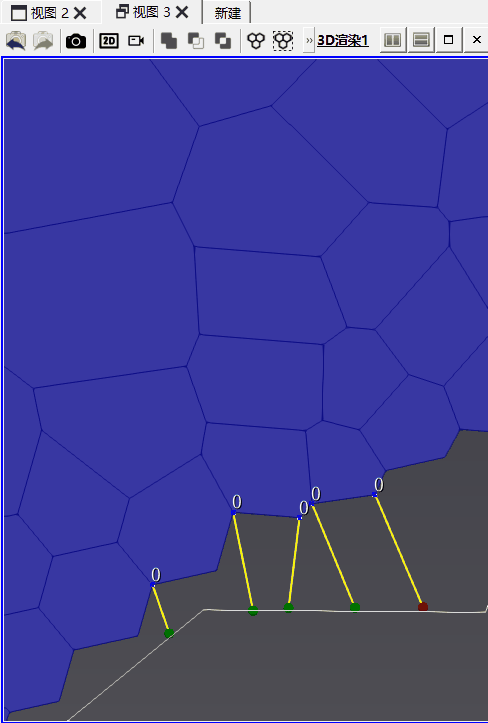

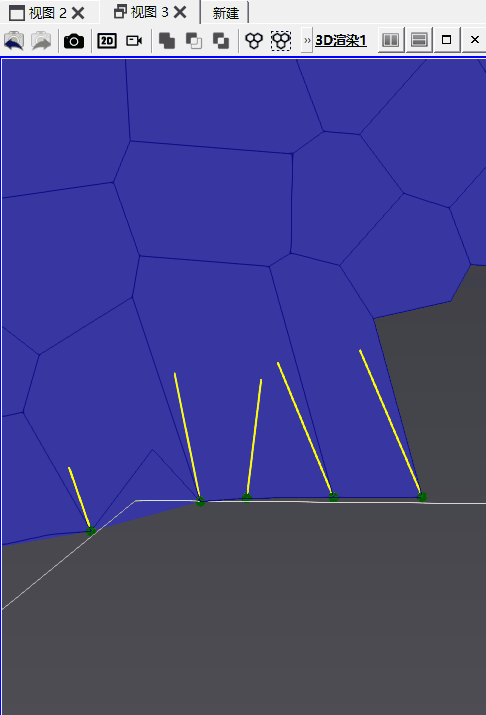

如下图所示，左侧图中网格未完全和关键边界贴合，通过选择散点工具，选中几个关键散点，拖拽至边界位置。即可获得右侧图所示的网格。

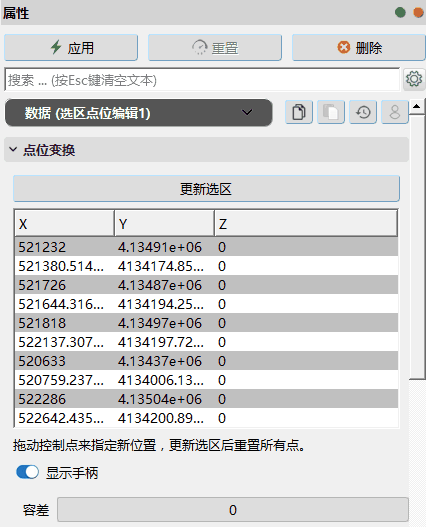

点位变换：用于显示所选点位的原始和变换后的坐标点。
更新选区：管道上游图层所选散点变换后，单击此键，可更新所选散点。
显示手柄：用于显示点位变换的路径线。
容差：如果容差为0，则系统将找到位于起始坐标的第一个点，并将其移动到终止坐标;如果容差大于0，则系统将以容差为半径，在起始坐标周边找到所有临近点，并将其移动到终止坐标。
