地理地质> 井管（散点->线段）
井管（散点->线段）

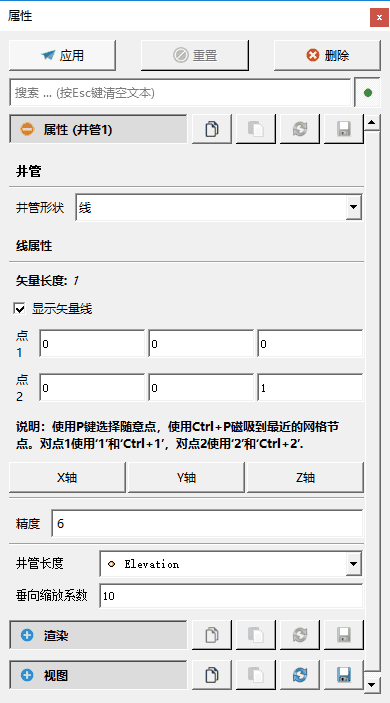

此工具可使用更为精准的控制生成井管。井管的方向可以是任意方向，起止点可由用户手工输入，也可以交互方式用鼠标在渲染窗口指定。生成控制根据井管或钻孔的底部XYZ坐标，以及井管的长度数据，生成井管或钻孔实体。
井管形状：线。请使用点1和点2的相对位置来指定井管的生成方式，此时的前提假设是当前散点的坐标为[0,0,0]。如点1点2坐标分别为[0,0,0]和[0,0,1]时，代表井管从输入点坐标开始，沿Z轴向上生长。反之，如点1点2坐标分别为[0,0,0]和[0,0,-1]时，代表井管从输入点坐标开始，沿Z轴向下生长。
显示矢量线：在渲染窗体中显示矢量交互控件。此交互控件的首尾两端可以使用鼠标拖动，从而交互控制矢量的形态。也可以使用键盘“P”键设定矢量的首尾两端，此时鼠标在渲染窗口中的位置将交替指定矢量的起点和终点。更为直接的方法是使用数字1键和2键，将鼠标放在渲染窗口适宜位置按1键或Ctrl+1键，可以设置矢量起点；将鼠标放在渲染窗口适宜位置按2键或Ctrl+2键，可以设置矢量终点。
矢量起点和终点坐标：也可以手工用输入坐标值的形式指定矢量的起点和终点。这些坐标在点击X轴、Y轴、Z轴、数据体轴线等按钮时将自动更新。
精度：默认使用6个散点来定义一条井管直线。
井管长度：请选择井管的长度数据。如果没有井管的长度数据，可以设置为“无长度数据”，这时井管的长度由井管矢量的长度和缩放系数决定。若井管长度为包含多个组分的矢量属性，则系统将会使用此矢量与井管形状矢量相加作为井管的延伸矢量。
垂向缩放系数：请指定井管长度数值的缩放倍数。
