空间拓扑 > 降维切片
降维切片
此工具使用平面对数据体进行切片，将降低数据体的维度，且提供了多种的切割类型，并且支持设置多个偏移量。

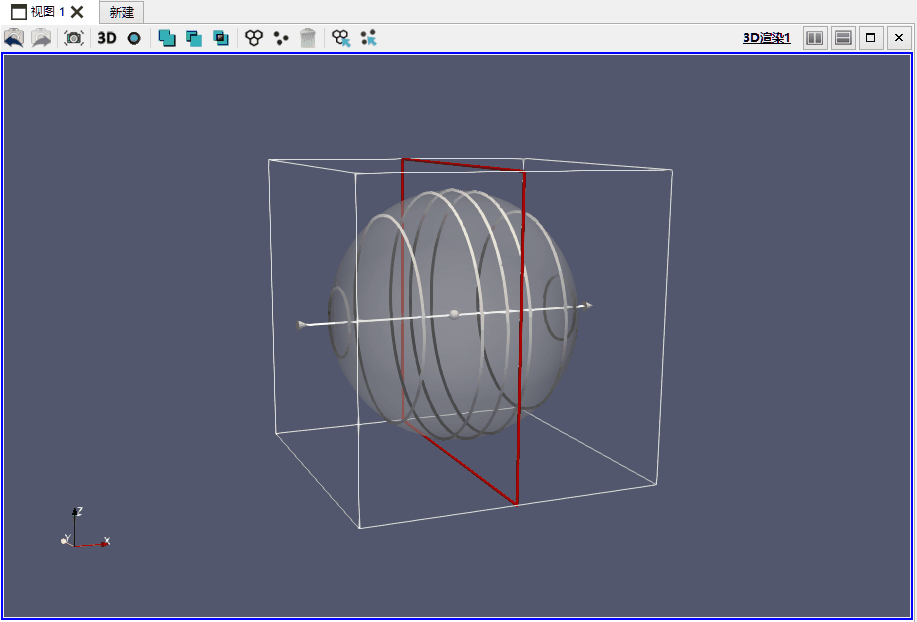

➢切割类型：平面。这是最基础的切片类型，效果与降维切片类似，参见降维切片帮助。不同的是，偏移项可以同时设置多个数值，从而支持同步生成多个切片，如下图所示。

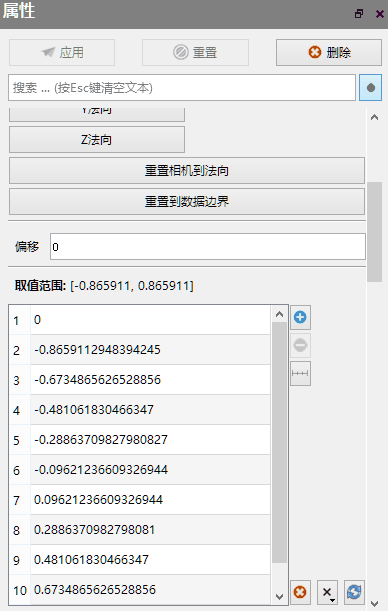

偏移量的设置在取值范围面板进行，点击“+”图标可以手工添加一个偏移量；点击“-”图标可将当前偏移量移除；点击“|++|”图标将弹出添加等距间隔对话框，如下图所示。
点击红色“X”图标可以删除当前面板中的全部取值，点击“x”图标可以固定比例统一调整当前偏移值，点击“重置到活动数据边界”按钮可将偏移值设置恢复到系统默认。
在起始值栏输入取值范围的最小值，在终止栏输入最大值，在步数栏输入取值范围中应包含的步数。系统将根据这些信息按照等差数列生成一系列数值。如果选中使用Log刻度时，系统将在Log空间按照等差数列生成一系列数值，除非取值范围横跨了0值，这时“使用Log刻度”选项将被禁用。

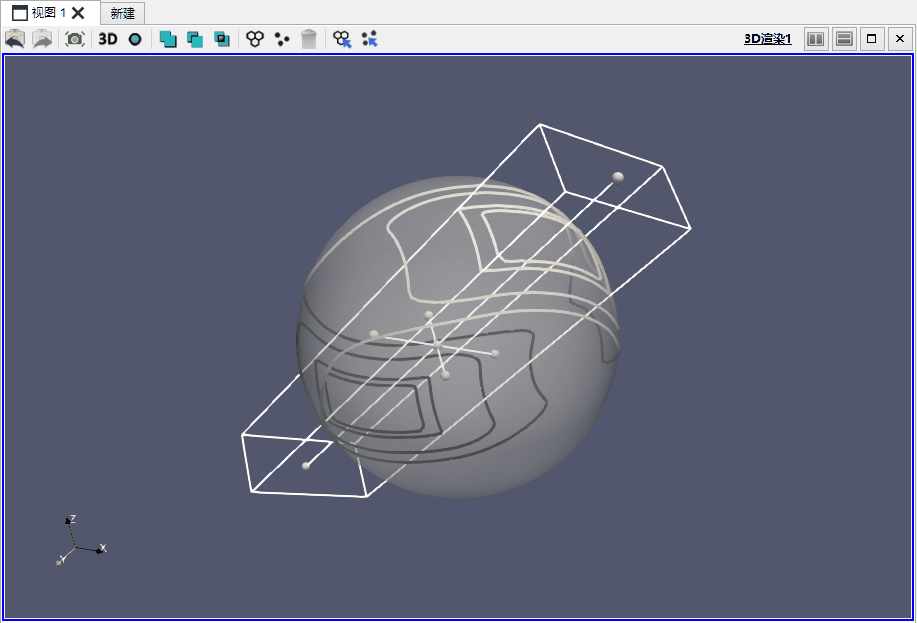

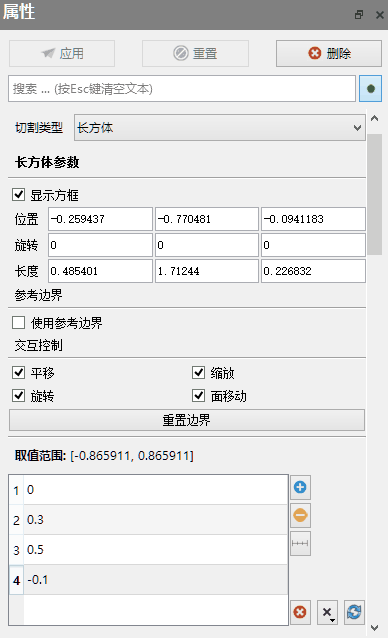

➢切割类型：长方体。长方体切割将使用长方体的六个面同时切割当前图层中的数据体，所以可能同时在六个平面上产生切割结果。如果为长方体切割设置了偏移量数列，则系统会按照偏移量的设置值对长方体进行放大（正值）或缩小（负值）。下图使用一个长方体对球面进行切割，同时设置了偏移量，结果在球面上产生了若干曲线。
位置：请指定长方体的原点位置。
旋转：请指定长方体的旋转角度。
长度：请指定长方体长宽高方向的缩放因子。
使用参考边界：选中时使用数据边界为基准的相对值来指定位置、旋转以及缩放。

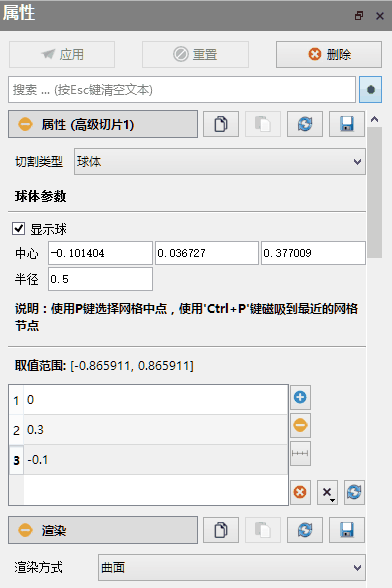

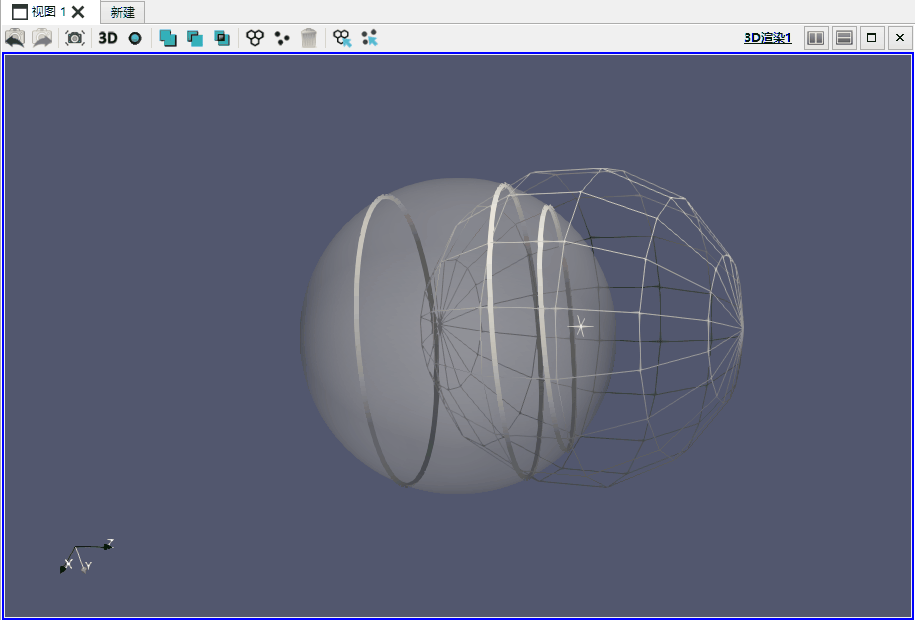

➢切割类型：球体。球体切割将使用球面切割当前图层中的数据体。如果为球面切割设置了偏移量数列，则系统会按照偏移量的设置值对球体半径进行放大（正值）或缩小（负值）。下图使用一个球体对另外一个球面进行切割，同时设置了偏移量，结果在球面上产生了若干环形。
显示球：在渲染窗口显示球体控件。
中心：请指定球体的中心。
半径：请指定球体的半径。
