空间拓扑 > 标量扭曲
标量扭曲

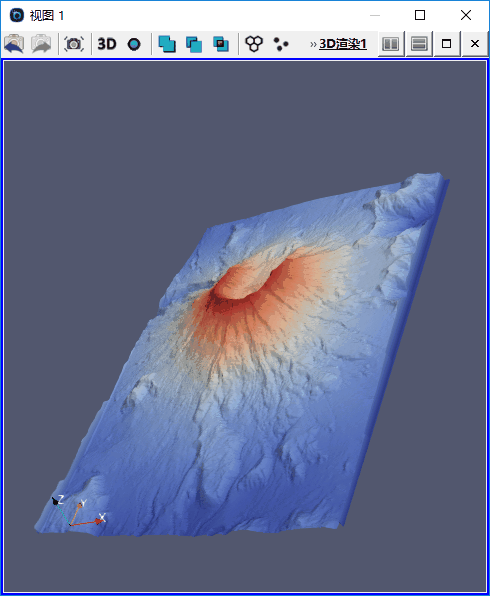

此工具按照统一指定的矢量方向，使用一列标量数据作为位移值，对多边形、曲线和非结构化网格数据集进行扭曲操作。最常见的应用是基于栅格图中包含的高程数据，对平面状态的栅格图进行扭曲，从而产生三维曲面。

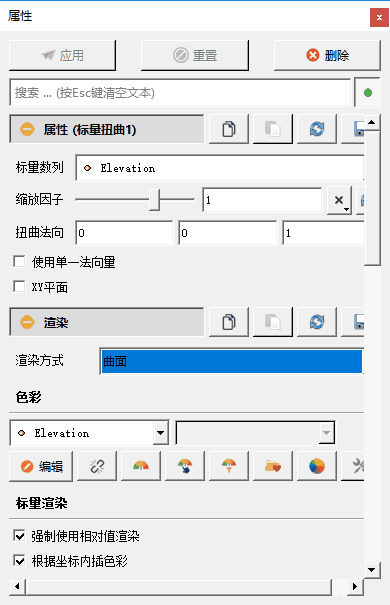

标量数列：请指定用来进行扭曲的标量数据系列。
缩放因子：请指定此标量数列的缩放因子。
扭曲法向：请指定使用数据系列进行空间扭曲的方向。此向量从原点[0,0,0]出发，指向此三维向量定义的空间坐标。
XY平面：若选中此项，将使用数据中的Z坐标作为扭曲标量，而且扭曲方向设为Z轴方向。
