升维拉伸

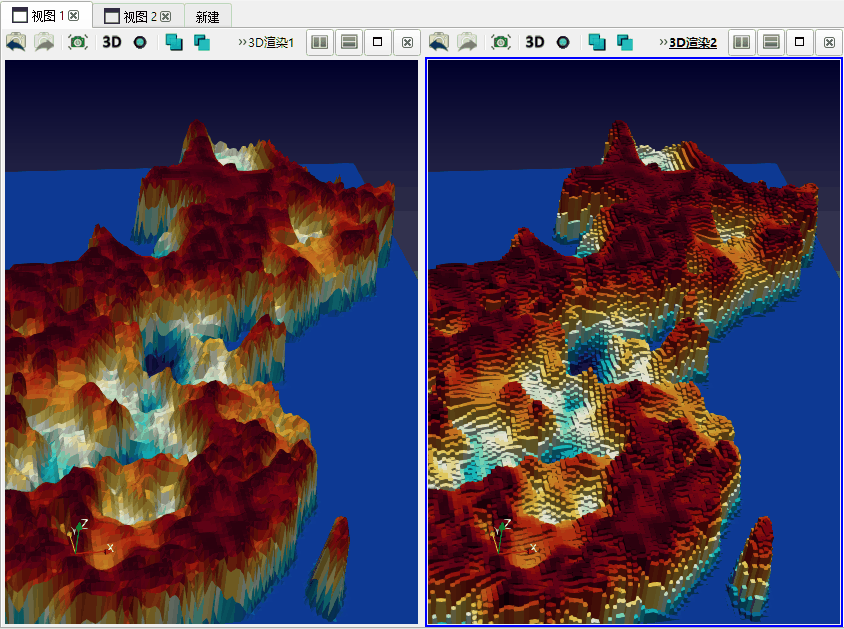

此工具沿用户指定的矢量数据对当前图层中的数据体进行拉伸。如果当前图层是一维线状数据，则结果图层将提升一个维度变为面状数据；如果当前图层是二维面状数据，则结果图层将提升一个维度变为体数据。与定长升维拉伸不同，本工具中的拉伸长度可以随散点或网格属性变化，相对应的，用户需要为本工具输入一列单组分属性数据作为长度输入值。若当前图层中仅包含多组分矢量，则用户需要首先提取单一组分再进行拉伸。用户可以选择使用散点或网格属性进行拉伸，前者的结果将较为平滑，而后者呈锯齿状。如下图所示，左侧为使用散点属性拉伸结果，右侧为使用网格属性拉伸的结果。
拉伸模式：用户可以选择使用固定长度进行拉伸，也可以选择使用散点属性中的指定数列进行拉伸。

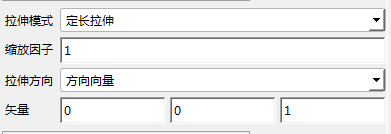

定长拉伸参数如下：
缩放因子：请输入对拉伸矢量进行缩放的因子，如输入0.5表示按照拉伸矢量的一半进行拉伸。
拉伸方向：用户可以指定方向向量，或指定拉伸焦点。
矢量：请输入对数据体进行空间拉伸的方向，数值为XYZ三个维度上的分量。

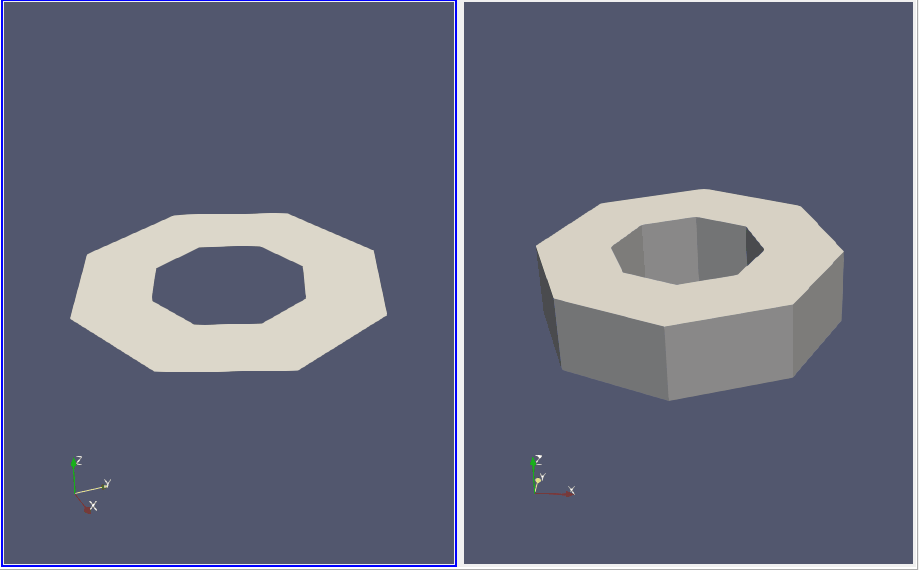

上图中是升维拉伸工具的示例，左侧为拉伸前的二维平面圆环，右侧为向Z轴方向拉伸而形成的三维实体。
属性拉伸参数如下：
数列名称：指定拉伸时所使用的数列名称。
分量名称：指定分量名称。
缩放因子：请输入对拉伸矢量进行缩放的因子，如输入0.5表示按照拉伸矢量的一半进行拉伸。
拉伸精度：请指定拉伸方向上的剖分精度，如指定为5则将在拉伸方向上依次生成5层网格，默认为1。若输入图层中包含节点数大于4的多边形，系统将不支持拉伸精度选项，即剖分精度强制设定为1。此时若用户需要设置垂向精度，可以考虑首先使用三角剖分工具再使用本工具。
拉伸方向：系统默认使用输入图层中三维对象的法向进行拉伸，若用户需强行指定拉伸方向，请选中此选项并输入方向矢量。

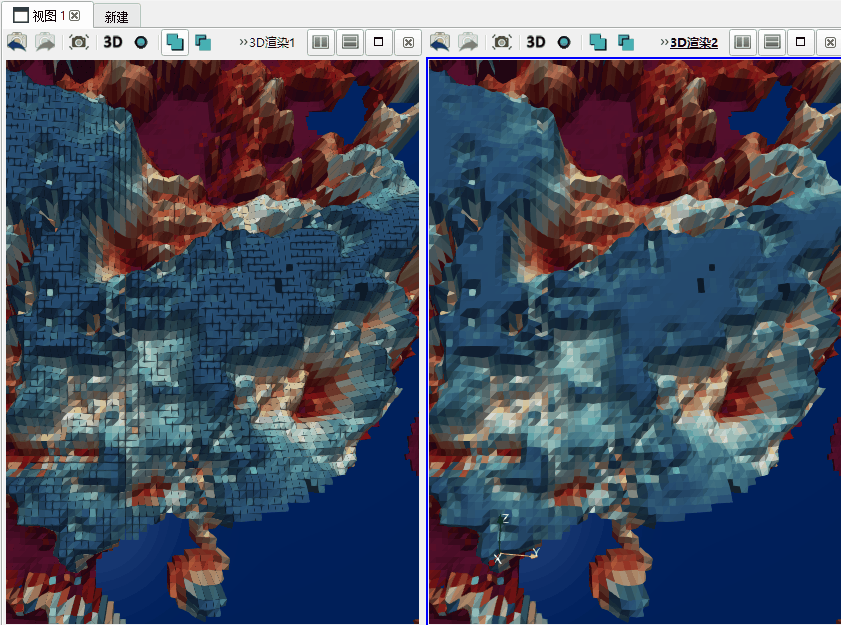

拉伸焦点：在对球面进行拉伸时，由于球面法向与球面径向存在一定差异，拉伸结果可能不理想。此时可以选中此选项手工设置球心位置。下图所示为前后对比，左图为不使用，右图为使用自定义拉伸焦点。
