工具面板 >选择面板

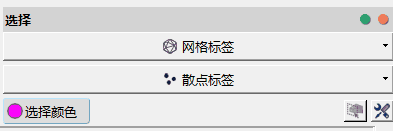

选择面板
选择面板与当前3D渲染视图窗口中的选择控件结合使用，用于在3D渲染视图中产生数据标注。关于如何使用选择控件按钮，请参见3D渲染视图的使用说明。对数据对象的选择也可以在表格视图中进行，详情请参阅表格视图使用说明。
数据标注可以从当前图层的网格数据和散点数据中提取，网格数据标签将显示在当前网格的中间位置，散点数据标签将显示在散点所在位置，二者互相独立。
网格标签：单击按钮以单选需要标注的网格数据字段。
散点标签：单击按钮以单选需要标注的散点数据字段。
选择颜色：被选中对象将使用色彩描边在3D渲染窗口中进行标记，点击此按钮以更改描边颜色。
显示选择框体按钮：若使用跨层选择选项，单击此按钮以在3D渲染窗口中显示选择框体。

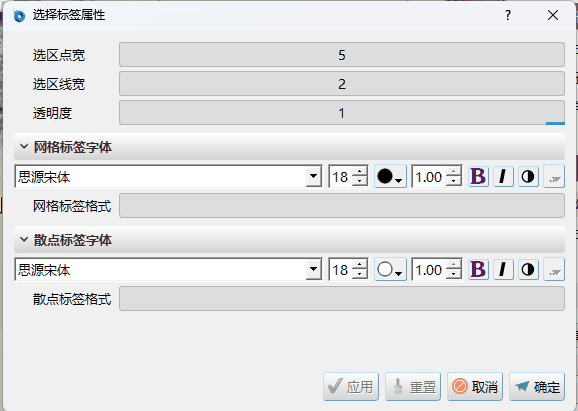

编辑标签属性按钮：点击此按钮来设置标签属性，弹出如下对话框。
透明度：请选择选中对象描边的透明度，0为不显示描边，1为描边不透明。
点宽：请选择对选中散点描边的宽度，单位为像素。
线宽：请选择对选中网格描边的宽度，单位为像素。
字体：系统支持三种西文字体和四种中文字体。若用户需要自定义指定字体，请在字体下拉框中选择File选项以手工选择TrueType字体（*.ttf）。注意粗体、斜体、阴影功能对中文字体无效。
标签格式：使用printf语法的格式控制符。如“时间：第%5.0f天” 会在标签的“第”和“天”之间按照选中的数据字段添加一个5位整型时间。
重置到系统默认按钮：将当前窗口选项重置到系统默认。
保存设置按钮：将当前窗口的设置保存为系统默认。
如图所示为显示了数据标签的一条线段。此线段的网格精度为6，所以由六条子线段构成，共有七个顶点。图中绿色为用户指定的网格标签，由于这条线段为1个线段网格，所以共显示一个网格标签；黄色为用户指定的散点标签，由于存在七个顶点，所以共显示七个散点标签。注意标签总数受属性面板中的“标签数上限”选项约束，用来避免过多信息的同时展示。
