光源面板
光源面板用来管理3D渲染窗口中的光源选项。
光源组合：使用系统默认光源。3D渲染至少需要一套默认光源，否则无法显示3D效果。
重置：将光源参数重置到初始状态。系统默认的光源组合由4个光源组成：主光、环境光、逆光、顶光。
主光：在渲染中起主导作用，是照明3D物体的主要光线，可以是正、侧、逆、仰、俯任何方位，但一般位于人眼同侧且高于人眼。
环境光：存在于环境当中，没有特定方向的光束，无差别照亮当前图层中全部3D物体。
逆光：从远离人眼的一侧射来，有很强的塑形感，用于突出物体轮廓。
顶光：从3D物体上方向下照射的光，用来增加3D物体层次质感，很少单独使用。
色温：介于[0,1]之间，0为冷色（蓝），1为暖色（红），0.5为纯白色。
强度：主光强度，介于[0,1]之间，0为纯黑，1为最强。
K/F：主光与环境光强度比值。
K/B：主光与逆光强度比值。
K/H：主光与顶光强度比值。
高度：光源的仰角，介于[-90,90]之间。可类比为以3D物体为球心，以相机为赤道的球体上，光源所处的纬度值。0代表光源从相机处射出，90代表光源从物体正上方射出。
方位角：介于[-180,180]之间。可类比为以3D物体为球心，以相机为赤道0经度点的球体上，光源所处的经度值。

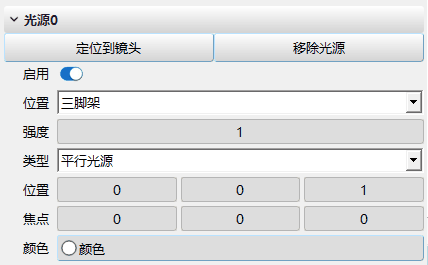

增加光源：在当前光源组合的基础上增加光源，可添加多个新光源，从0开始标号。
定位到镜头：将光源定位至当前渲染视图相机所在位置。
移除光源：移除当前新光源。
启用：启用当前新光源。
位置：请选择光源位置基准：镜头/相机/三脚架/环境。
镜头：光源位置与镜头位置完全一致。
相机：光源位置与相机的相对位置保持固定。
三脚架：光源以固定位置放在某处。
环境：存在于环境当中，没有特定方向的光束，无差别照亮当前图层中全部3D物体。
强度：请指定光源亮度。
类型：请指定光源类型：平行光源/点光源。点光源指光线从光源位置射出，呈圆锥状；平行光源指光线从远处射出，呈平行状。
位置：相机模式下指光源与相机的相对位置；三脚架模式下指光源的坐标位置。
焦点：与位置匹配使用，用来计算光线的角度。
颜色：请指定光源颜色。
圆锥体角度：在点光源模式下设置光线锥体的顶角。
