资源图像 >资源图像->地质剖面
资源图像->地质剖面

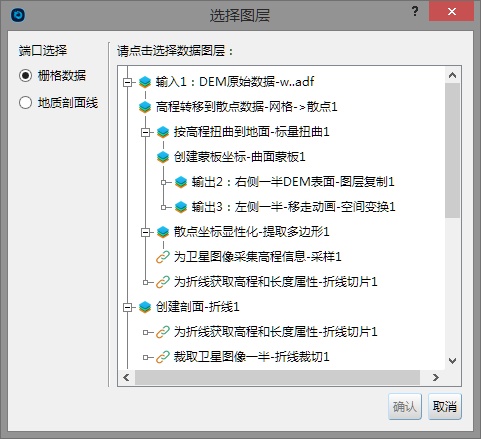

本工具将扫描所得地质剖面图片转换为具有空间坐标的结构网格数据。本工具需要两个输入图层：地质剖面图像的栅格数据和地质剖面线多边形图层。地质剖面图像图层一般应为扫描所得地质剖面图像文件，背景应为透明。剖面线图层是剖面与地面的交线，其散点数据中应包含地面高程信息。系统将在地层剖面栅格图像中按透明度阈值查找地面所在位置，并与本图层中的高程信息建立映射，从而向下延展出地层剖面。

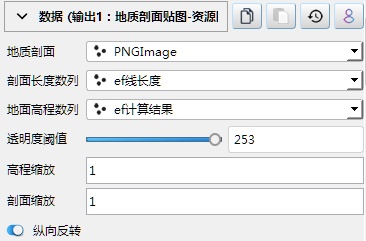

地质剖面：请指定输入图层数据中的哪一列属性做为地质剖面波段，此数列应包含4个波段（RGB颜色和透明度），本工具将这些波段中包含的信息融合形成地质剖面类信息。
剖面长度数列：请为剖面线长度指定数据系列。本数据系列将用来确定剖面的纵向维度，此值最低的点将被映射为地质剖面的纵向起点，最高点将被映射为地质剖面的纵向终点。
地面高程数列：请为地面高程指定数据系列。本数据系列将用来确定剖面图像的垂向起点，系统将使用本图层中所携带的高程线与剖面栅格图像中按照透明度识别出的高程线进行映射，向上向下使用用户指定的缩放系数对栅格图像进行铺陈。
透明度阈值：请指定地质剖面图像的透明度阈值，对应地质剖面波段的第四个分量，介于0和255之间。透明度低于此阈值的像素将不会参与剖面高度范围的计算。
高程缩放：请指定剖面线高程数据在垂直方向的缩放系数。
剖面缩放：请指定栅格图像在垂直方向的缩放系数。
纵向反转：请指定是否沿剖面纵向反转图像材质。

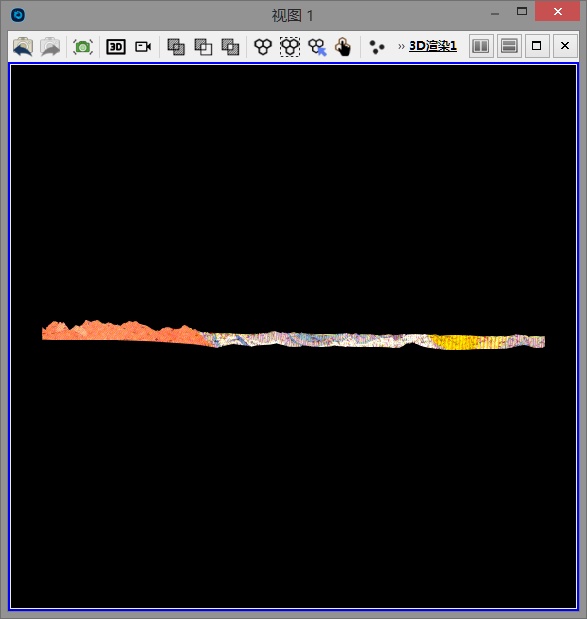

原始地质剖面图片

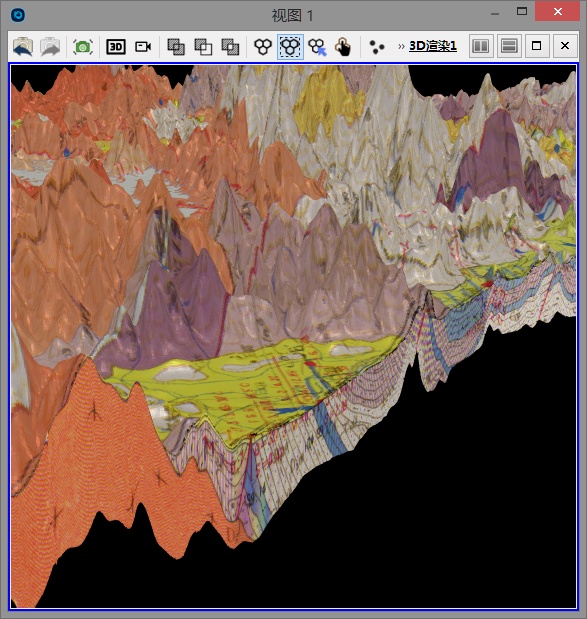

标定到三维空间的地质剖面
