模拟->梯度场 ->平面等距迹线
平面等距迹线
本工具是根据特定属性梯度场生成流线（稳定迹线）的特例。本工具仅对Z方向没有变化的输入图层起作用，并在此平面中生成间距均一的迹线。若随着流场发展迹线间的距离过于接近，系统将按照用户指令终止本迹线。本工具仅需要一个包含属性梯度的输入图层，在默认情况下，系统将使用输入图层的中心点作为种子（用户也可以手工修改种子坐标）。系统将首先生成经过种子点的迹线，随后以此条迹线为基准向两侧衍生其它迹线。在此过程中，间距过近的迹线将被切断。

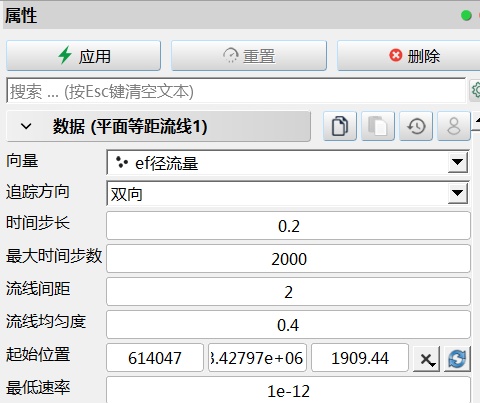

向量：请指定向量场，系统将自动筛选出包含三个分量的矢量数列供用户选择。
追踪方向：请指定粒子追踪的方向。包括向前、向后和双向。向前指沿着梯度向上游追溯，向后指沿梯度向下游运动。
时间步长：请指定粒子运行的时间步长，步长越小，迹点越密。
最大时间步数：请指定粒子追踪的最大时间步数。
迹线间距：请指定迹线的平均间距，长度单位为追踪步数。
迹线均匀度：此值介于0和1之间。为0时，系统将不再切断过于拥挤的迹线。默认值为0.4。
起始位置：请指定种子粒子的坐标，默认为输入图层的中心坐标。
最低速率：请指定粒子运行的最小速率，低于此速率的粒子将被停止。
上图为本工具生成的等距追踪迹线。
