MT3DMS -> 多边形赋值

MT3DMS->多边形赋值



本工具根据多边形类图层中的指定属性对MT3DMS模型的指定参数进行赋值，本工具的作用域是多边形内侧（或外侧）的网格，对于多边形另一侧网格不起作用。

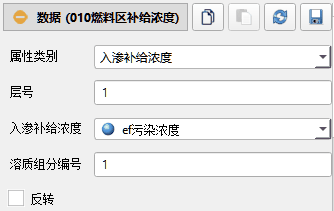

如上图所示，本工具需要两个输入图层，一是MT3DMS模拟工程图层，二是包含散点属性的多边形图层。系统将首先将属性图层中的多边形沿Z轴方向投影到模型图层，落在模型边界之外的多边形部分将被忽略。系统随后使用落在模型边界之内的多边形作为基准，将其所包含（或所不包含）的散点属性值按用户指示赋值给MT3DMS的特定层位。

属性类别：请指定MT3DMS模型接受赋值的属性类别。

层号：请指定MT3DMS模型接受赋值的层号，若有多层模型接受赋值，请使用空格对层号进行分隔。层号自上而下，顶板为第一层，以此类推。

属性数列：请指定属性图层中用来赋值的数列名称。此名称与用户指定的属性类别有关，如用户选择的是入渗补给浓度，则此处需要指定污染浓度数列。

溶质组分编号：请指定接受赋值的溶质组分编号。编号从1开始，多个编号之间请使用空格分隔。

反转：若选中此项，则将对多边形之外的网格进行赋值；否则系统默认对多边形之内的网格进行赋值。

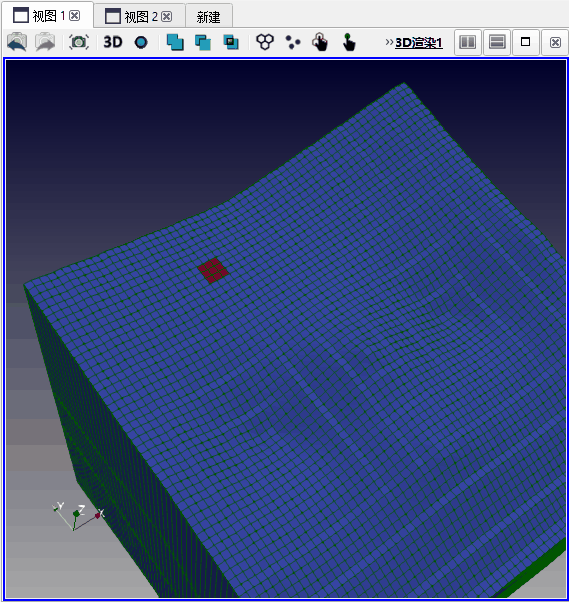

上图为本工具生成的添加入渗补给浓度信息后的模型网格，图中橘色网格即为入渗补给边界区域。
