Telemac2D多边形赋值
本工具根据用户需求对Telemac2D网格的相关属性进行赋值。

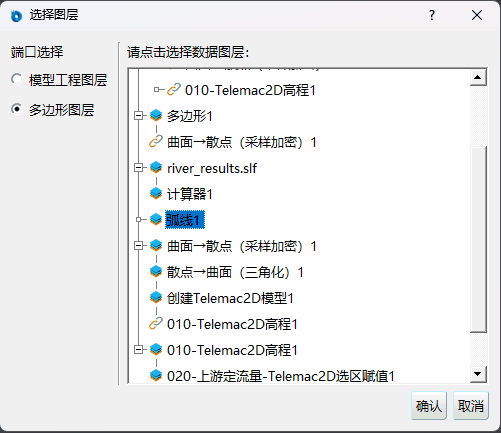

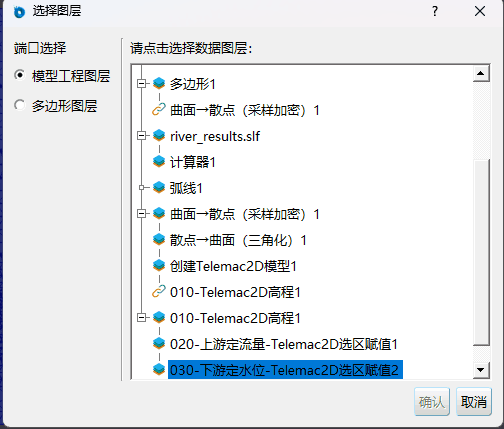

如下图所示，用户需指定属性赋值对象，即模型工程图层，和使用的多边形数据，即多边形图层。

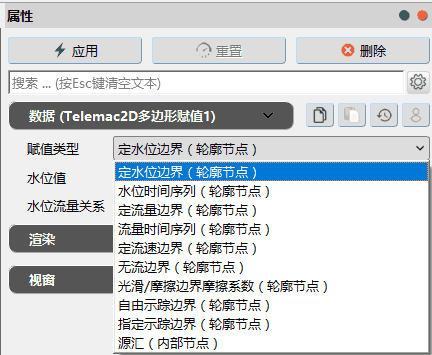

用户需在属性面板中设置赋值类型和相关参数。
赋值类型：请指定模型网格接受赋值的边界或属性类别，其中源汇类边界仅能赋值到网格内部节点，其他类型的边界仅针对位于网格轮廓上的节点，系统将自动忽略无需赋值的节点。
包含如下几种类型：
➢定水位边界(轮廓节点)：请指定所选节点的水位值。如勾选水位流量关系选项，使用此选项为本边界设置水位-流量关系曲线代码，此代码由水位流量线工具生成。
➢水位时间序列(轮廓节点)：
➢定流量边界(轮廓节点)：请指定所选节点的流量值。如勾选水位流量关系选项，使用此选项为本边界设置水位-流量关系曲线代码，此代码由水位流量线工具生成。
➢流量时间序列(轮廓节点)：
➢定流速边界(轮廓节点)：请指定所选节点的在U流速值（X方向）和V流速值（Y方向）。
➢无流边界(轮廓节点)：选中节点没有流量。
➢光滑/摩擦边界摩擦系数(轮廓节点)：请指定选中散点所在边界的摩擦洗漱。
➢自由示踪边界(轮廓节点)
➢指定示踪边界(轮廓节点)
➢源汇(内部节点 )：需设置源汇流量，即选中散点的流入或流出模型的流量值，单位为m3/s，流入为正值，流出为负值。和源汇浓度，即若需模拟源汇中所携带的示踪剂迁移变化，请在此输入源汇中示踪剂浓度。若此处为零，系统将不进行示踪剂模拟。
