Navigation:  X. 数值模拟 > 自组织流场 > SOF网格高程





自组织流场 -> SOF网格高程

自组织流场->SOF网格高程

本工具根据用户需求对SOF网格的高程进行赋值，用户以散点图层的形式将指定层位的高程赋值到现有SOF网格。

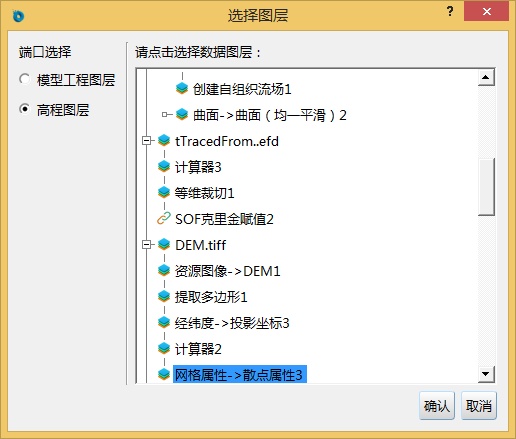

如上图所示，本工具需要两个输入图层，一是SOF模拟工程图层，二是包含高程散点的数据图层。系统将首先将高程图层中的散点沿Z轴方向投影到模型图层，落在模型边界之外的散点将被忽略。系统随后使用落在模型边界之内的散点Z坐标值作为高程赋值给SOF的特定层位。

赋值模式：本工具始终使用输入散点图层的XY坐标作为水平方向的值依据请在此指定模型层高程的赋值模式，默认为使用输入图层的散点Z坐标对模型的指定 层面高程进行赋值;用户也可以选择使用输入图层的某一属性对模型的指定层面高程信息进行赋值:此外，用户还可以使用输入散点图层中的全部属性对模型的全部层面，进行赋值，此时模型层面数和散点属性列数应一致。例如模型中有三层即四个层面，此时系统要求输入散点图层中应至少存在四个数列，系统将使用此前四列属性从上到下(即 第一列属性对应模型顶部高程，第二列对应模型第一层底板，依次类推)依次为模型高程值。

高程数列：请指定用来对高程进行赋值的标量数列。

赋值对象：用户可选择使用模型顶板或者单层底板。一个SOF模型仅有一个模型顶板，但可以有多个单层底板。若用户选择了单层底板，需要在下方出现的位置填写层号，即哪一层底板接受复制。层号自上而下，顶板为第一层，以此类推。

最小层厚：若输入高程与模型中现有其它层位的高程冲突，请指定系统需要保证的最小层厚，默认为0.1。

上层优先：若输入高程与模型中现有其它层位的高程冲突，请指定系统应以哪一层为准。默认为上层优先，即系统根据上层高程和最小层厚决定下层的高程。

上图为本工具生成的添加高程信息后的模型网格。
