本工具根据输入图层中的指定属性对ModFlow模型的指定参数进行赋值，本工具的作用域是用户所指定的整层，对于其它层的网格不起作用。

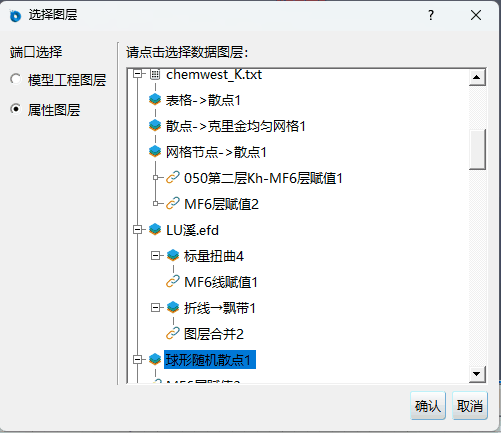

如上图所示，本工具需要两个输入图层，一是MODFLOW模拟工程图层，二是包含散点属性的图层。系统使用输入图层中所包含的散点属性值按用户指示赋值给MODFLOW的特定层位。

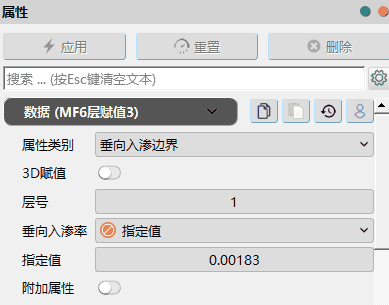

属性类别：请指定MODFLOW模型接受赋值的属性类别。

3D赋值：若使用3D赋值，系统将使用散点在三维空间中的实际位置确定接受赋值的网格:否则系统将把散点首先投影在XY平面，然后根据用户指定的层位对模型网格进行赋值。

层号：请指定MODFLOW模型接受赋值的层号，若有多层模型接受赋值，请使用空格对层号进行分隔。层号自上而下，顶板为第一层，以此类推。

附加属性：ModFlow6支持为源汇类边界(包括河流、井、排水沟、通用水头、定水头、垂向补给、蒸散等)添加附加属性，这些附加属性值可以在后期模拟过程中得到利用。典型的应用场景是为这些源汇项指定输入输出浓度进行溶质运移模拟。

附加属性指定值：请问附加属性指定数据系列及数据值。



上图为本工具生成的完成层赋值后的模型网格。
