MODFLOW6 -> MF6线赋值
MODFLOW6->MF6线赋值
本工具根据折线类图层中的指定属性对ModFlow模型的指定参数进行赋值，本工具的作用域是折线所在的网格，对于其它网格不起作用。

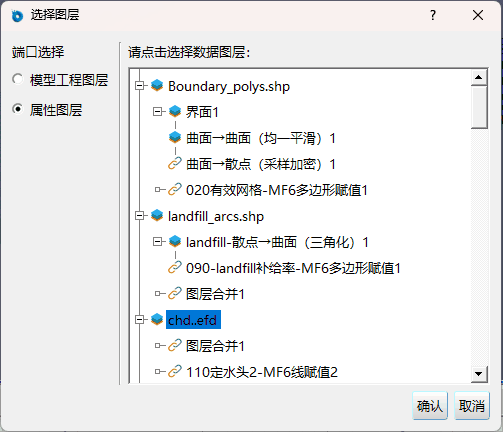

如上图所示，本工具需要两个输入图层，一是MODFLOW模拟工程图层，二是包含散点属性的折线图层。系统将首先将属性图层中的折线沿Z轴方向投影到模型图层，落在模型边界之外的折线将被忽略。系统随后使用落在模型边界之内的折线段中所包含的散点属性值按用户指示赋值给MODFLOW的特定层位。

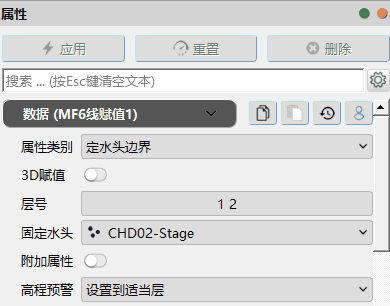

属性类别：请指定MODFLOW模型接受赋值的属性类别。
3D赋值：若使用3D赋值，系统将使用散点在三维空间中的实际位置确定接受赋值的网格:否则系统将把散点首先投影在XY平面，然后根据用户指定的层位对模型网格进行赋值。
层号：请指定MODFLOW模型接受赋值的层号，若有多层模型接受赋值，请使用空格对层号进行分隔。层号自上而下，顶板为第一层，以此类推。
属性数列：请指定属性图层中用来赋值的数列名称。此名称与用户指定的属性类别有关，如用户选择的是定水头边界，则此处需要指定固定水头的数列；若用户选择了通用水头边界，则此处需要指定通用水头数列和传导系数数列。
附加属性：ModFlow6支持为源汇类边界(包括河流、井、排水沟、通用水头、定水头、垂向补给、蒸散等)添加附加属性，这些附加属性值可以在后期模拟过程中得到利用。典型的应用场景是为这些源汇项指定输入输出浓度进行溶质运移模拟。
高程预警：在设置高程类边界(包括初始水头、河流、排水沟、通用水头、定水头等)时，如果所设置的高程低于网格底部，请选择系统将进行的操作。仅报警:维持用户输入，有可能造成模型无法运行或收敛;底部高程:使用本网格底部高程替换输入高程;忽略网格:忽路此网格的设置;设置到适当层:向下寻找合适的层位进行赋值，如果无法找到合适层位，即高程比模型最下层底板还低，则忽略此网格的设置。
上图为本工具生成的添加定水头边界信息后的模型网格，图中橘色网格即为定水头边界。
