本工具根据折线类图层中的指定属性对GWT模型的指定参数进行赋值，本工具的作用域是折线所在的网格，对于其它网格不起作用。

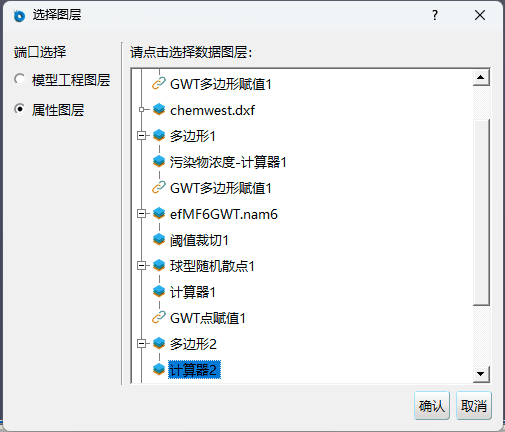

如上图所示，本工具需要两个输入图层，一是GWT模拟工程图层，二是包含散点属性的折线图层。系统将首先将属性图层中的折线沿Z轴方向投影到模型图层，落在模型边界之外的折线将被忽略。系统随后使用落在模型边界之内的折线段中所包含的散点属性值按用户指示赋值给GWT的特定层位。

属性类别：请指定GWT模型接受赋值的属性类别。

3D赋值：若使用3D赋值，系统将使用网格在三维空间中的实际位置确定接受赋值的网格；否则系统将把网格首先投影在XY平面，然后根据用户指定的层位对模型网格进行赋值。

层号：请指定MODFLOW模型接受赋值的层号，若有多层模型接受赋值，请使用空格对层号进行分隔。层号自上而下，顶板为第一层，以此类推。

属性数列：请指定属性图层中用来赋值的数列名称。此名称与用户指定的属性类别有关，如用户选择的是固定浓度边界，则此处需要指定固定浓度值的数列。

溶质组分编号：请指定接受赋值的溶质组分编号。编号从1开始，多个编号之间请使用空格分隔。

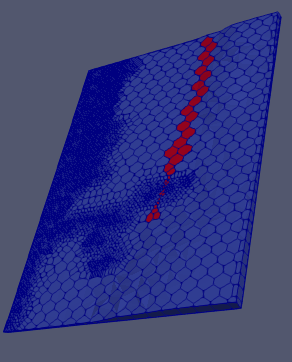

上图为本工具生成的添加固定浓度边界信息后的模型网格，图中橘色网格即为定浓度边界。
